처리율 제한 장치를 설계해보자

대규모 시스템 설계 책 스터디에서 진행한 4장의 처리율 제한 장치에 대한 개념을 정리해보고자 한다. 추가적으로 본문을 다 읽기 전에 설계를 선행적으로 진행해보고 이상적인 설계를 확인한 후, 마지막에는 운영중인 서비스에 직접 적용해보았다.

Rate Limiter

처리율 제한 장치 `rate limiter`

네트워크 시스템에서 처리율 제한 장치rate limiter는 클라이언트 또는 서비스가 보내는 트래픽의 처리율rate를 제어하기 위한 장치
API 요청 횟수가 제한 장치에 정의된 임계치threshold를 넘어서면 추가로 도달한 모든 호출에 대한 처리를 중단block한다.

사용 예시

사용자는 초당 2회 이상 새 글을 올릴 수 없다
같은 IP 주소로는 하루에 10개 이상의 계정을 생성할 수 없다
같은 디바이스로는 주당 5회 이상 리워드reward 를 요청할 수 없다

Dos 공격에 의한 자원 고갈을 방지하고, 비용을 절감하며, 서버 과부하를 막는 처리율 제한 장치rate limiter 를 어떻게 설계하고 활용해야할지 알아보자!

주요 개념

처리율 제한 알고리즘

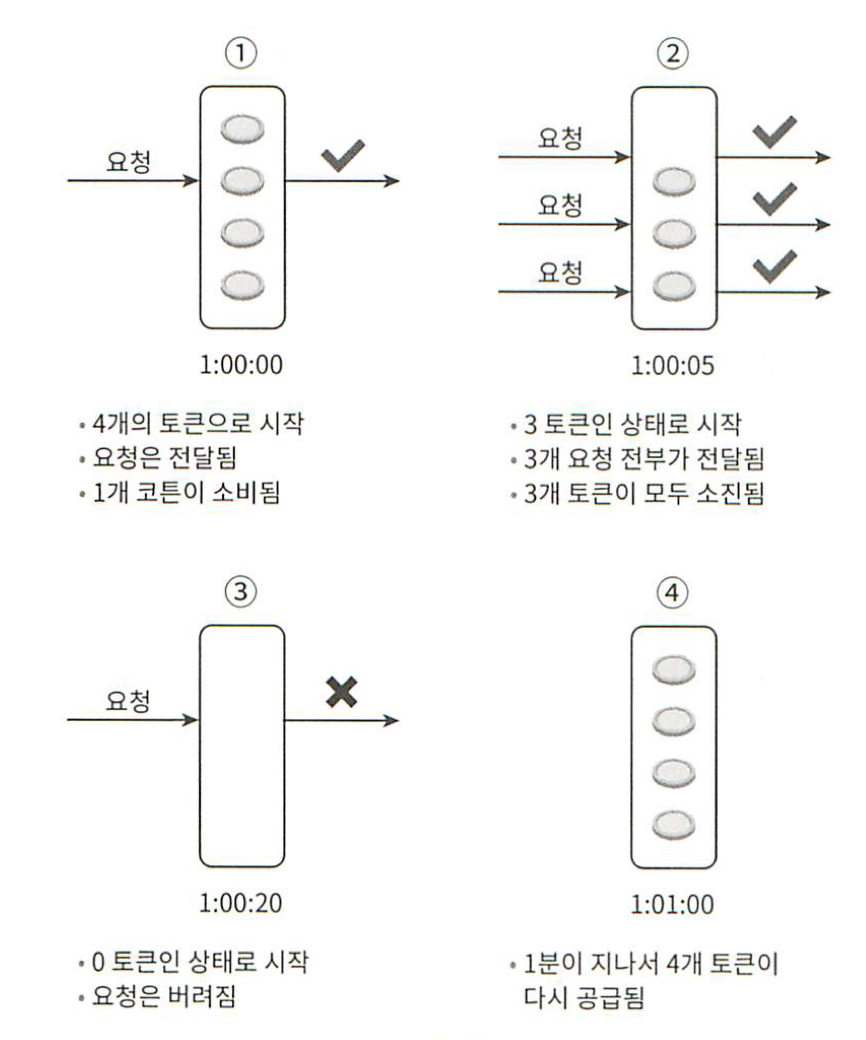

1. 토큰 버킷 알고리즘

버킷에 토큰을 담아두고 요청마다 소비하여 토큰 다 떨어지면 거절하는 방식

주기적으로 토큰을 버킷에 채워넣는 플로우가 있다. e.g., 1초에 토큰을 5개씩 넣으면 5 rps 제한
버킷은 목적에 따라 두는게 달라지는데, 엔드포인트 별로 버킷을 둘 수도 있고 유저/IP주소 버킷을 분리하여 둘 수도 있다.
Pros: 구현이 쉽고 메모리 효율적이며, 짧은 시간에 갑자기 집중되는 burst of traffic 에도 효과적이다!
Cons: 버킷 크기와 토큰 공급률이라는 두개 인자를 적절히 튜닝하는 것이 까다롭다.

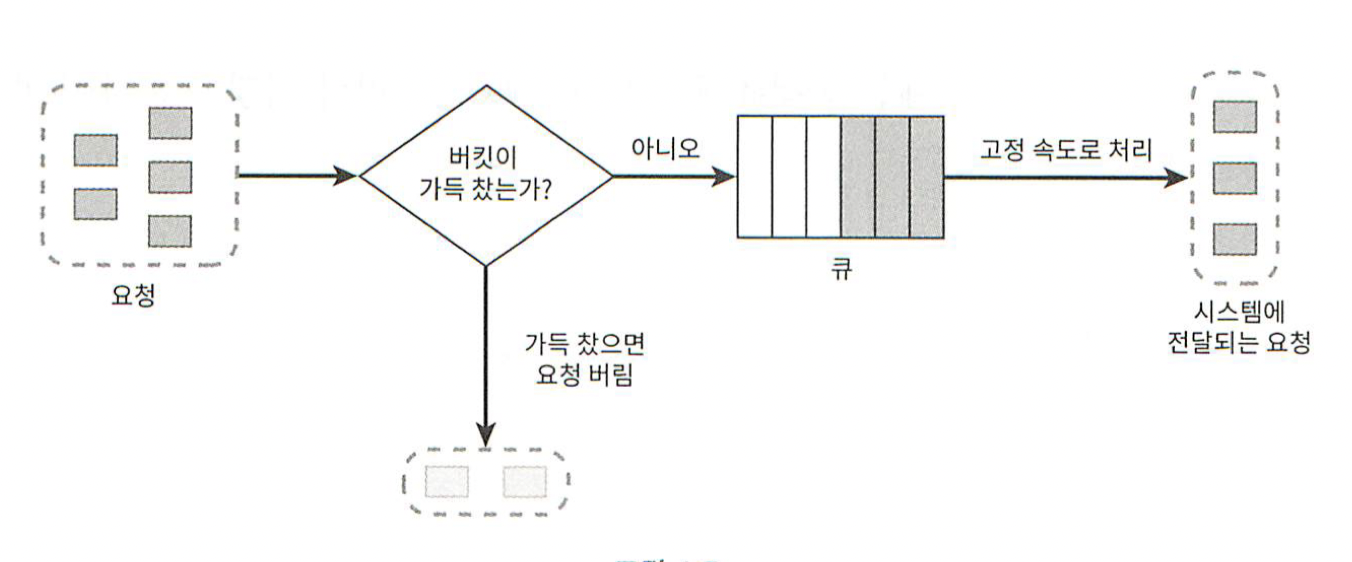

2. 누출 버킷 알고리즘

버킷 대신 큐를 사용해서 FIFO로 요청을 처리하는, 처리율이 고정된 상황에서의 방식

기본적으로 큐에 공간이 비어있으면 큐에 넣고, 꽉 찼으면 거절한다.
고정속도로 뒷단 시스템이 처리하면서 큐가 비고, 빈자리가 있으면 넣고 없으면 쳐냄
Pros: 고정된 처리율을 갖고있가에 안정적 출력이 필요한 경우 적합하다.
Cons: 단시간에 많은 트래픽이 몰라면 큐에 오래된 요청이 쌓이고 최신 요청이 버려지는 일이 발생한다. & 토큰 버킷처럼 2개의 인자 튜닝이 까다롭다.

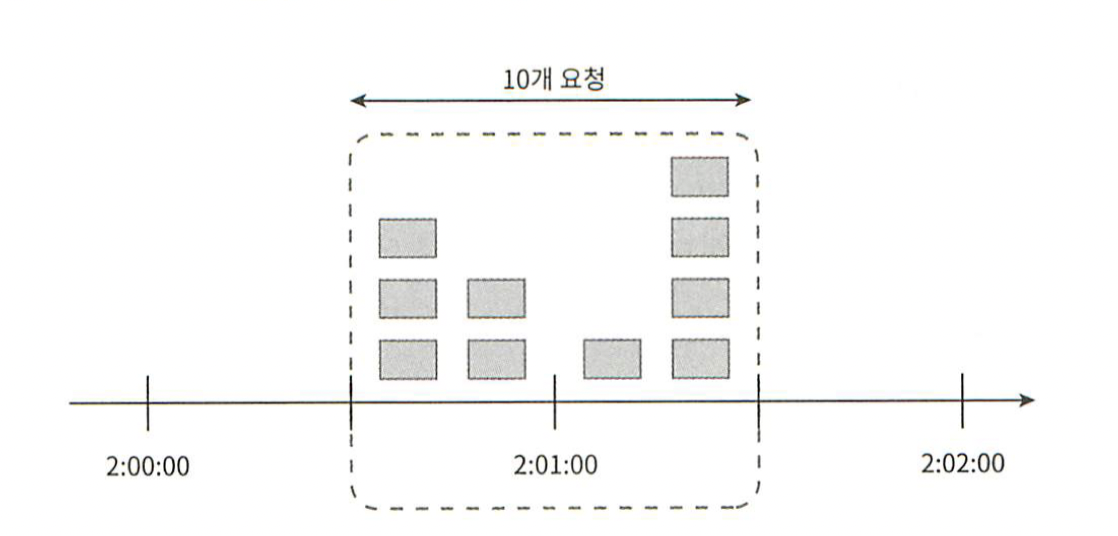

3. 고정 윈도우 카운터 알고리즘

타임라인을 고정된 크기의 윈도우(1초, 1분 등)로 나누고 윈도우마다 카운터를 세는 방식

Pros: 메모리 효율이 좋고, 직관적이라 이해하기 쉽다.
Cons: 윈도우 경계 부근에 순간적으로 많은 트래픽이 집중될 경우 윈도우 할당 양보다 더 많은 요청이 처리될수 있다.

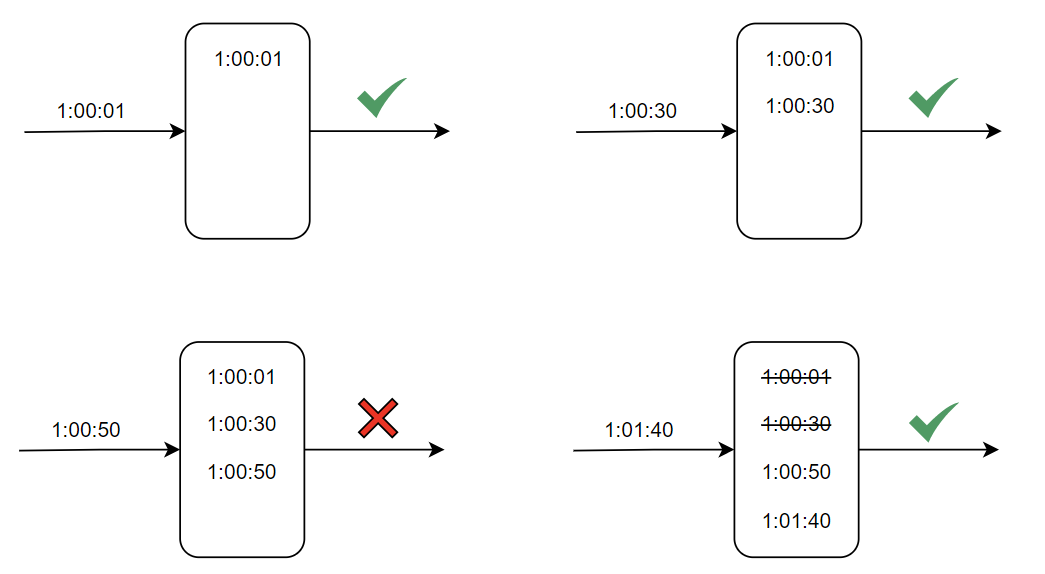

4. 이동 윈도우 로깅 알고리즘

요청이 들어오면 타임스탬프를 로그에 찍고, 윈도우 안의 로그가 제한 개수 이하이면 요청을 처리하고 초과됐으면 로그만 남기고 요청 전달은 안하는 방식

일단 들어오면 로그는 남기고!
위 이미지 처럼 새로운 요청이 왔을때 시간축에서 윈도우 크기 전 보다 이전에 들어온 요청을 로그에서 삭제한다.
삭제 직후에 윈도우 내부 로그를 봐서, 제한보다 로그가 적냐 많냐에 따라 처리 여부를 결정한다.
Pros: 메커니즘이 정교해서 어느 순간 윈도를 봐도 허용 요청개수가 처리율 한도를 안넘음
Cons: 다만 다량의 메모리를 사용함. 거부된 요청의 타임스탬프도 보관하기에

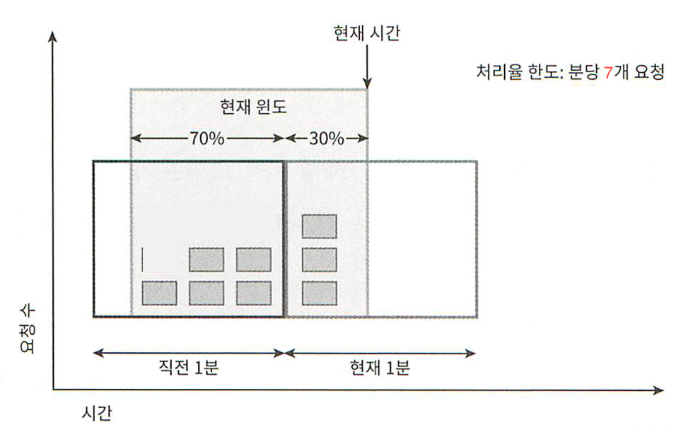

5. 이동 윈도우 카운터 알고리즘 (슬라이딩 윈도우 카운터)

직전 윈도우가 슬라이드에서 차지하고있는 비율을 가중치 계산해서, 현재 읜도우에 쌓이고 있는 로그랑 더해서 요청량을 계산하는 방식

Pros: 이전 시간대 평균 처리율에 따라 현재 윈도 상태를 조절해서 burst 트래픽에도 잘 대응함 + 메모리 효율이 좋다!
Cons?: 직전 시간대 요청이 균등하다는 가정에서 추정치를 계산하기에 다소 느슨한데, 클라우드 플레어 실험에 따르면 오차는 0.003% 라고 한다.

HTTP 헤더로 처리율 정보를 클라이언트에 전달하자

X-Ratelimit-Remaining: 윈도우 내에 남은 처리가능 요청 수
X-Ratelimit-Limit: 매 윈도마다 클라이언트가 전송할 수 있는 요청 수
X-Ratelimit-Retry-After: 한도 제한에 걸리지 않기위해 몇 초 뒤에 요청 보낼지 알려주는 것

병렬 작업 환경에서의 문제도 고려해야한다

Race Condition

가장 널리 알려진 해결책인 Lock을 쓰면 시스템 성능이 상당히 떨어질거다
대신 해결책이 2가지 있는데 하나는 Lua script이고 다른 하나는 레디스 자료구조인 정렬 집합 Sorted Set이다.

동기화 이슈

클라이언트도 여럿, 처리율 제한 장치도 여럿이라면

sticky session으로 해결할 수도 있겠지만 추천하지 않는게, 규모면에서 확장 가능하지도 유연하지도 않다.
더 나은 해결책은 Redis 같은 중앙 집중형 데이터 저장소를 쓰는 것
제한 장치 간 데이터 동기화 시 최종 일관성 모델eventual consistency model을 사용해야한다.

설계

요구사항

서버 측 API를 위한 처리율 제한 장치를 설계해야 한다.
처리율 제한 장치가 HTTP 응답 시간에 나쁜 영향을 주어서는 안된다.
시스템 규모는 대규모 요청을 처리할 수 있어야 한다.
시스템이 분산 환경에서 동작해야 한다.
제한 장치에 장애가 생겨도 전체 시스템에 영향을 주어서는 안된다.
API 호출의 제한 기준은, 다양한 형태의 제어 규칙throttling rules 을 정의할 수 있도록 하는 유연한 시스템 이여야 한다. (IP 주소, 사용자 ID 등)
예외 처리: 사용자의 요청이 처리율 제한 장치에 의해 걸러진 경우 사용자에게 그 사실을 분명히 알려야 한다.

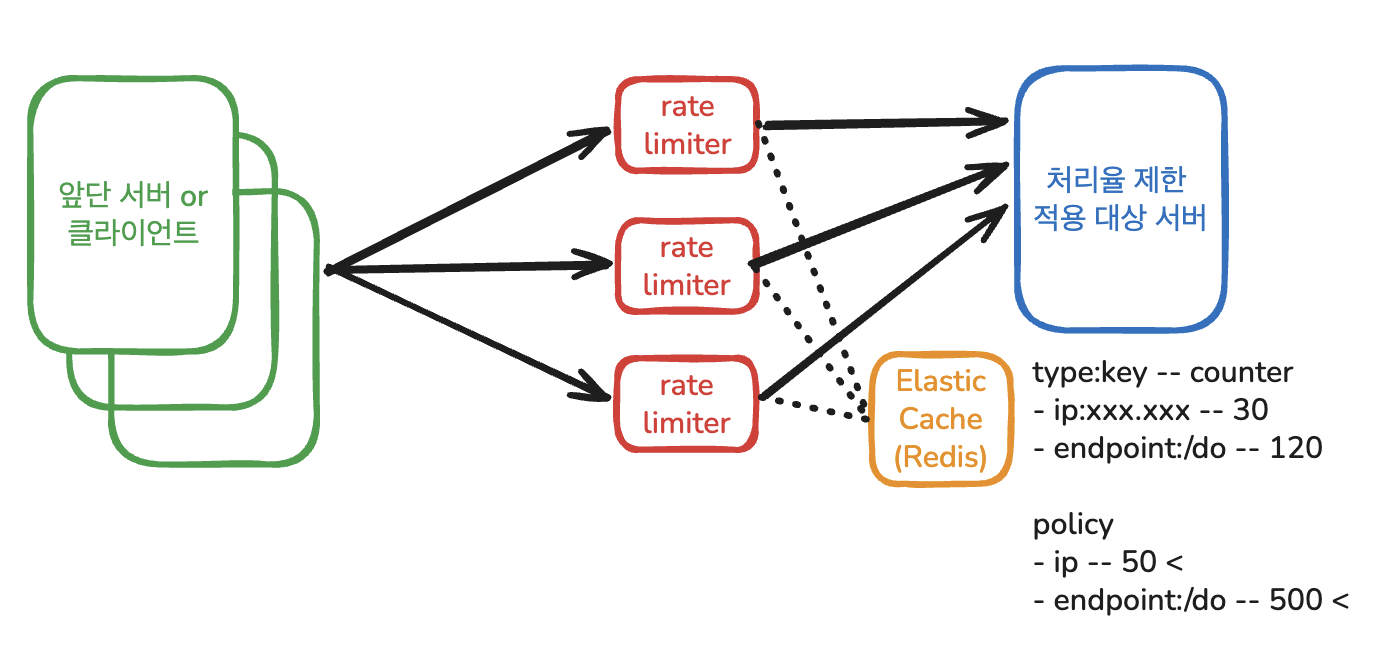

1단계만 읽은 후 설계

분산 환경이니 처리율 제한기를 별도 모듈로 분리하고
중앙에 메모리 기반 공유 저장소에 저장 형태를 가변적인 제한 정책에 대응할 수 있도록 설정 + 메모리 저장소라 저 레이턴시 확보
제한 정책은 제어 서버에서 write through해서 메모리 저장소에 덮어씌우도록 함
Per request로 메모리에서 읽고 메모리에 쓰고
고가용성을 위해 Rate Limiter 자체를 여러 태스크나 pod로 돌려서 일부 죽어도 가용성 보장되고
다만 메모리 저장소가 죽으면 문젠데, 관리형 쓰자 - Elastic Cache
DB에 타고 나르는건, 처리율 제한기는 실시간성이 목적에 따라 중요할 것이라 생각되어 메모리 기반이 맞다고 생각됨 디스크까지 싱크는 미고려

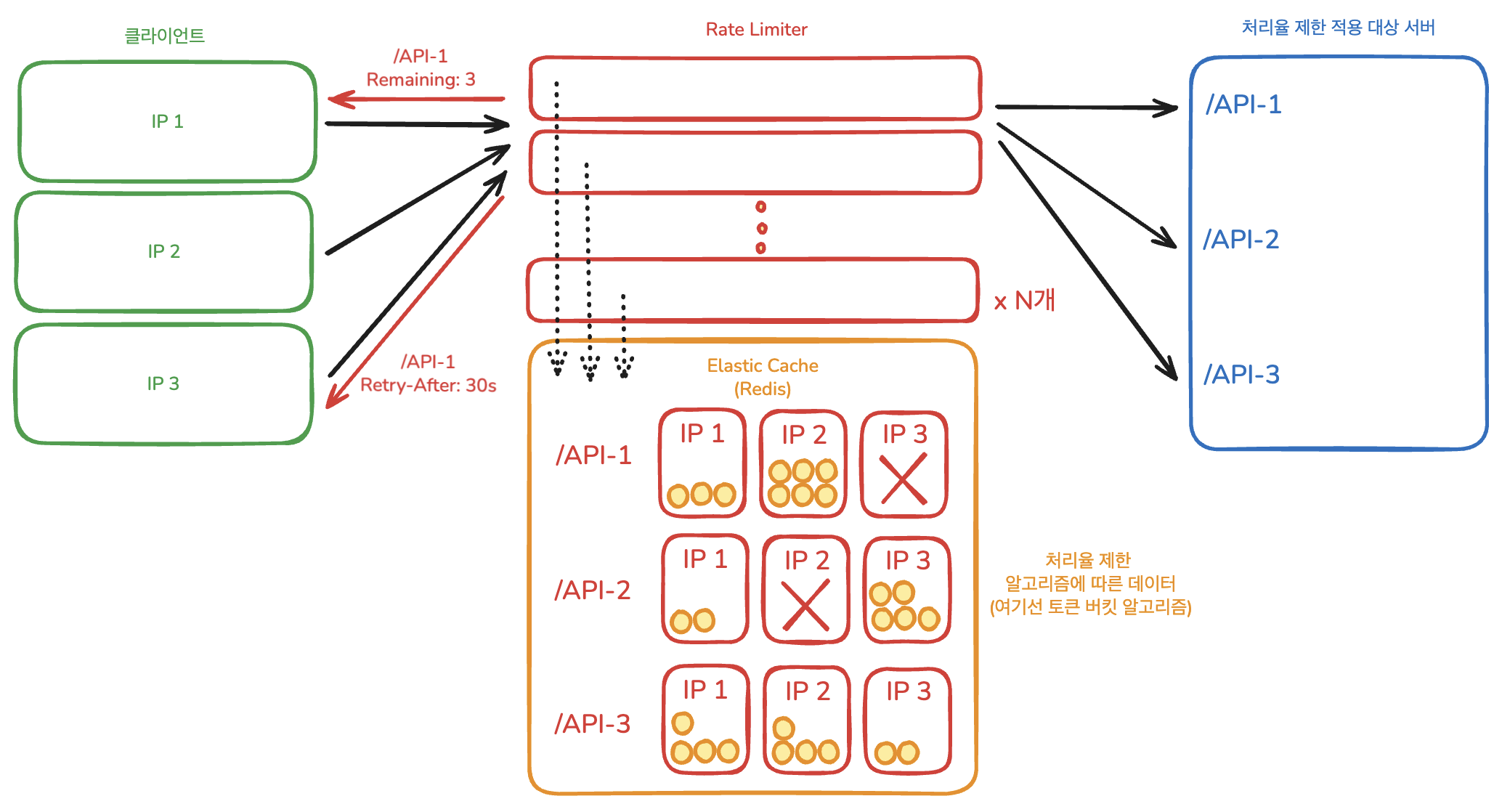

전부 읽은 후 설계

자원별, 타겟별로 처리율 제한이 분리되어야 한다.
중앙 메모리 기반 저장소는 정답이었다.
처리율 제한 알고리즘에 대응한 데이터 형식이여야 한다.
HTTP 헤더를 통해 정보를 넘겨 클라이언트의 유연한 대응을 유도하자.
분산 환경에서의 동시성 제어는 필수적이다!

모호했던 부분에 대한 추가 리서치

락 대신 쓸 수 있는 해결책이 Lua 스크립트랑 Sorted Set이라던데 무슨 말일까?

Lua script가 뭡니까?

1993년 개발된 매우 쉬운 깔끔한 문법의 가벼운 스크립트 언어
Lua를 내포할 경우에 C/C++ 프로그램 개발 과정에서 리컴파일이나 리로딩없이 바로 설정 변화를 적용할 수 있게 되는 점 때문에 특히 게임업계에서 많이 쓰인다고 함

Lua가 제공하는 원자성

Redis는 명령 실행이 단일 스레드인데, 명령 하나에 대해서는 원자성을 보장함
근데 문제는 처리율 제한 로직 등은 읽은 값에 따라 다르게 행동해야 하기에, 그 분기를 클라이언트 단에서(Redis의 클라이언트니까 API 서버가 클라이언트) 돌리면 원자성이 깨짐
Lua로 스크립트를 하나의 명령처럼 실행하면 분기 로직이 Redis 내부에서 놀아서, 스크립트가 도는 동안 다른 클라이언트의 명령이 끼어들지 못하게 됨

-- KEYS[1]=키, ARGV[1]=한도, ARGV[2]=창 크기(초)
local current = tonumber(redis.call('GET', KEYS[1]) or 0)
if current >= tonumber(ARGV[1]) then
  return 0
end
redis.call('INCR', KEYS[1])
if current == 0 then
  redis.call('EXPIRE', KEYS[1], ARGV[2])
end
return 1

위 로직 실행을 위해 락 방식을 사용했다면 획득/읽기/쓰기/해제로 네트워크를 4번 오갈 걸 1번에 끝내는 것
다만 스크립트가 도는 동안 서버 전체가 멈추게되기에, 로직이 짧고 결정적이어야 하며 루프를 돌리면 안 됨

하필 Lua인 이유

언어 자체가 특별해서 라기보다 임베딩 조건에 맞아서
인터프리터가 100KB대로 작고, 샌드박싱이 쉽고, C에서 심어 넣기 편하고, 실행이 결정적임
그래서 결과적으로 Redis에 언어 하나 넣어야 했을 때 조건에 딱 맞는 게 Lua인 것

Redis Sorted Set를 알아보자면

Set에 원소마다 score(실수값) 를 붙이고, 그 score 순으로 정렬 상태를 항상 유지하는 자료 구조
원소(member)는 유일하고, score는 중복 가능. score가 같으면 member의 사전순으로 정렬됨
정렬을 조회할 때 하는게 아니라 삽입 시점에 유지하는 게 핵심이고, 그래서 범위 조회가 저렴함
Redis 내부 접두사는 ‘Z’이고, ZSET으로 지칭함

내부 구조

해시 테이블 + 스킵 리스트 두 개를 같이 들고 있는 형태
해시 테이블은 member -> score 조회를 O(1)으로 해주는 역할
스킵 리스트는 score순 정렬을 유지하고 범위/순위 조회를 O(log N)으로 만들어주는 역할

주요 명령과 시간 복잡도

명령	하는 일	복잡도
`ZADD`	원소 추가/score 갱신	O(log N)
`ZSCORE`	특정 원소의 score	O(1)
`ZCARD`	전체 개수	O(1)
`ZCOUNT min max`	score 범위 안의 개수	O(log N)
`ZRANGEBYSCORE`	score 범위 조회	O(log N + M)
`ZREMRANGEBYSCORE`	score 범위 삭제	O(log N + M)
`ZRANK`	원소의 순위	O(log N)
`ZINCRBY`	score 증감	O(log N)

적용 방안

내 서비스에 직접 적용해보자

문제 상황: AI 채점이나 추천 기능에 대해 구글 계정별 제한은 DB 상에서 막아두었으나, IP에 대한 제한이 없다.
요구 사항: 타겟 리소스는 AI 채점 & AI 추천 등 주요 엔드포인트로, IP별 사용 제한을 걸어두자! 계정 생성에 의한 무한 사용이 없게.
해결 방안: 이번에 나온 헷갈리는 개념을 최대한 활용해보자.
- 중요 엔드포인트 4곳에 대해, IP 기반으로 시간당 최대 요청 횟수를 제한하자.
- 처리율 제한 로직은 슬라이딩 윈도우 로그
- Redis Sorted Set을 사용하고, Redis 내부에서 Lua 스크립트로 원자성을 보장하자.

슬라이딩 윈도우 로그 알고리즘에 ZSET을 쓰는 이유

슬라이딩 윈도우 로그 알고리즘이 요구하는 것

요청이 올 때마다 그 시각을 로그에 남기고, 지금부터 창 크기만큼 과거 구간 안의 로그 개수를 세야함 그렇기에 아래 3가지가 필요함

시각들을 모아두는 곳
창 밖으로 나간 시각을 버리는 수단
창 안에 남은 개수를 세는 수단

ZSET 자료구조가 정확히 이 3가지를 그대로 제공함!

알고리즘 개념	ZSET에서	명령
요청 로그(전체)	ZSET 하나	—
요청 하나의 타임스탬프	score	—
창 밖 기록 버리기	score 범위 삭제	`ZREMRANGEBYSCORE key 0 (now-window)`
창 안 개수 세기	원소 수	`ZCARD key`
이번 요청 기록하기	원소 추가	`ZADD key now uuid`

ZSET(Sorted Set)에는 뭐가 쌓임?

구성요소	담는 값	왜
`key`	`rl:<버킷>:<IP>`	엔드포인트별 한도와 IP별 창을 분리하는, 처리율 제한 대상이 되는 자원
`score`	도착 시각 (epoch ms)	이동 윈도우 로깅 알고리즘에서 로그 찍히는 시간. 요거 기준으로 삭제도 진행
`member`	UUID	요청 하나를 세기 위한 자리표. 값 자체는 읽지 않고 사용하지 않음
TTL	창 길이	특정 key에 해당하는 요청이 오랫동안 안오면 자연스레 청소되도록 하는 장치

저장되는 데이터를 예시로 보자면 (이해를 돕기위한 JSON이지 실제 JSON으로 저장되는거 아님)


type: "zset"
key:"rl:ai-grade:1.2.3.4"
value: [ // members
  "0aac4155-6707-454b-bf6c-bd67f1b1d32c", "1787878330000", // {member, score}
  "4feba1f0-8cf7-4c00-9e86-6e1374a9ac86", "1787879433000",
  "d81d770a-91f0-4161-a2bf-dffc2b60ebb4", "1787880602000",
  "6fe9b30b-10d8-4b9e-bfbf-c929547d6abb", "1787881551000",
  ...
]

만약에 토큰 버킷 알고리즘이었으면 더 단순하고 필드도 단 2개만 유지하면 돼서 메모리 공간도 적게 차지함


type: "hash"
key: "rl:ai-recommend:1.2.3.4"
value: [ // fields
  "tokens", "7.0000",    // ts 시점의 잔여 토큰 수
  "ts", "1787879924.551" // 위 잔량을 기록한 시간 (유닉스 초, 소수점은 마이크로초)
]

tokens가 현재 시점 토큰 수는 아님. 이 값을 조회 시 통과하면 갱신하는 건 맞지만, 지속적으로 차는 토큰을 일일이 갱신하는 건 비효율적이기에, 조회가 들어왔을때 ts기반으로 충전 토큰량을 역산해서 tokens를 갱신함

Lua 스크립트는 여기서 어떤 방식으로 쓰일까

Lua가 Redis 안에서 하는 일


-- KEYS[1]=키, ARGV[1]=창 크기(ms), ARGV[2]=한도, ARGV[3]=요청 고유값
local window = tonumber(ARGV[1])
local limit  = tonumber(ARGV[2])
local t      = redis.call('TIME')
local now    = t[1] * 1000 + math.floor(t[2] / 1000)

redis.call('ZREMRANGEBYSCORE', KEYS[1], 0, now - window)
local used = redis.call('ZCARD', KEYS[1])
if used >= limit then
  local oldest = redis.call('ZRANGE', KEYS[1], 0, 0, 'WITHSCORES')
  local wait = math.ceil(tonumber(oldest[2]) + window - now)
  if wait < 1 then wait = 1 end
  return {0, wait}
end
redis.call('ZADD', KEYS[1], now, ARGV[3])
redis.call('PEXPIRE', KEYS[1], window)
return {1, 0}
-- return {허용여부, 재시도까지 남은 ms}

Redis가 이 스크립트를 중간에 다른 클라 명령을 끼우지 않고 실행함 위 스크립트를 순서대로 정리하면 아래와 같음

1. TIME

시각을 앱이 아니라 Redis에서 읽음

2. ZREMRANGEBYSCORE key 0 (now - window)

창 밖으로 나간 원소를 버림
멱등성 보장되는 로직이라 요청이 겹쳐 들어와도 됨

3. ZCARD key

창 안에 남은 개수. 이 값이 지금까지 쓴 횟수임
별도 카운터를 두지 않으므로 카운터와 실제 기록이 어긋날 자리가 없음

4. ZRANGE key 0 0 WITHSCORES (한도 초과일 때만)

가장 오래된 원소 하나를 꺼내 그 시각 + 창 길이 - 지금으로 자리가 비기까지 남은 ms를 계산해 돌려줌
최소 1로 깎아 0이나 음수가 넘어가지 않게 함

5. ZADD key now uuid -> PEXPIRE key window (통과일 때만)

자리를 하나 차지하고 키의 수명을 창 길이로 다시 검
차단된 요청은 여기 도달하지 않기에 거부가 창을 더 채우지 않음
막힌 채로 계속 두드려도 해제 시각이 뒤로 밀리지 않게되는 것

Lua 안쓰면 어캐되는디?

as-is -> 명령을 하나씩 보내고 클라이언트(API 서버)가 판단함

sequenceDiagram
    participant A as API 서버
    participant R as Redis
    A->>R: ZREMRANGEBYSCORE
    R-->>A: OK
    A->>R: ZCARD
    R-->>A: 4
    Note over A: 4 < 5 → 통과 판단
    Note over A,R: 이 틈에 다른 요청이 끼어들 수 있음
    A->>R: ZADD
    A->>R: PEXPIRE

to-be -> 스크립트 자체를 보내서 Redis가 판단함

sequenceDiagram
    participant A as API 서버
    participant R as Redis
    A->>R: EVAL script
    rect rgba(208, 208, 208, 1)
    Note over R: TIME → now
    Note over R: ZREMRANGEBYSCORE — 창 밖 기록 제거
    Note over R: ZCARD → used
    Note over R: ZADD + PEXPIRE
    end
    R-->>A: {1, 0}
    Note over A,R: 음영 구간 전체가 원자적

as-is는 판단이 API 서버 메모리에서 일어나고, 값이 나갔다 돌아오는 동안 상태가 바뀔 수 있음
이 틈을 다른 방식으로 막으려면 분산 락이 필요해지고 왕복이 더 늘어남
to-be는 판단이 데이터가 있는 곳에서 분기 판단이랑 처리가 일어나서 틈 자체가 안 생김
네트워크 왕복 또한 4번에서 1번으로 줄어서 그로인한 속도 자체가 빨라짐
